田博士，南京理工大学

355nm紫外纳秒激光器的脉宽测量

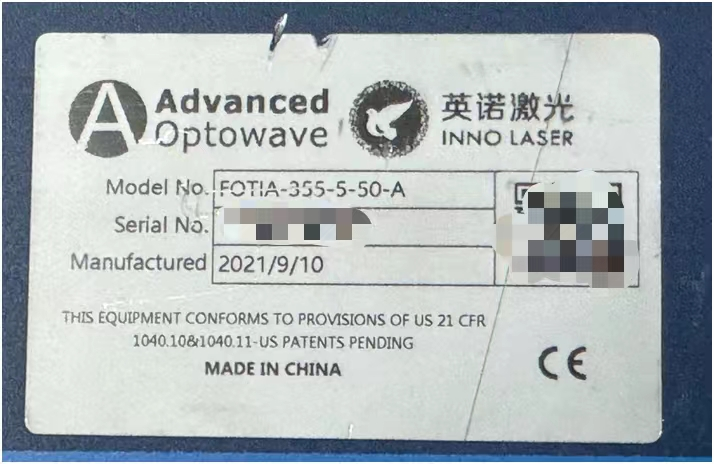

英诺工业纳秒激光器，型号为FOTIA-355-5-50-A，重复频率50K，平均功率5W，官网标称脉宽为12ns。

激光的脉冲宽度是表征脉冲激光器性能的一个重要参量，在单脉冲能量相同的条件下，脉宽越窄，激光器的峰值功率越高。

对于纳秒脉冲激光器来讲，可以选用合适的光电探测器PD+示波器进行测量。选择依据是光电探测器的上升时间需要至少小于待测脉宽的1/2（如果上升时间更短，则探测到得波形更完整，不失真），结合该激光器12ns脉宽，PD的上升时间需至少小于6ns。

最终我们选择了多谱光学的DET10A2(DP)型硅(Si)偏压光电探测器，该光电探测器的上升时间为1ns，光谱覆盖范围为190nm-1100nm，在具备和国外进口产品相同性能的前提下价格更低，性价比更高。

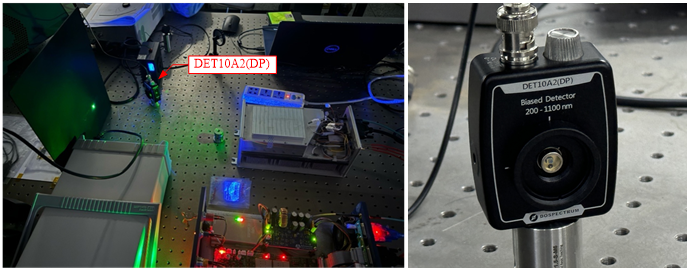

因激光器的功率较高，采用测量散射光的方案，将激光打到挡光板上并将PD放置在旁边收集散射光，具体实验图如图1所示，红色箭头所指是PD的位置。

图1 纳秒脉冲激光脉宽测量实验

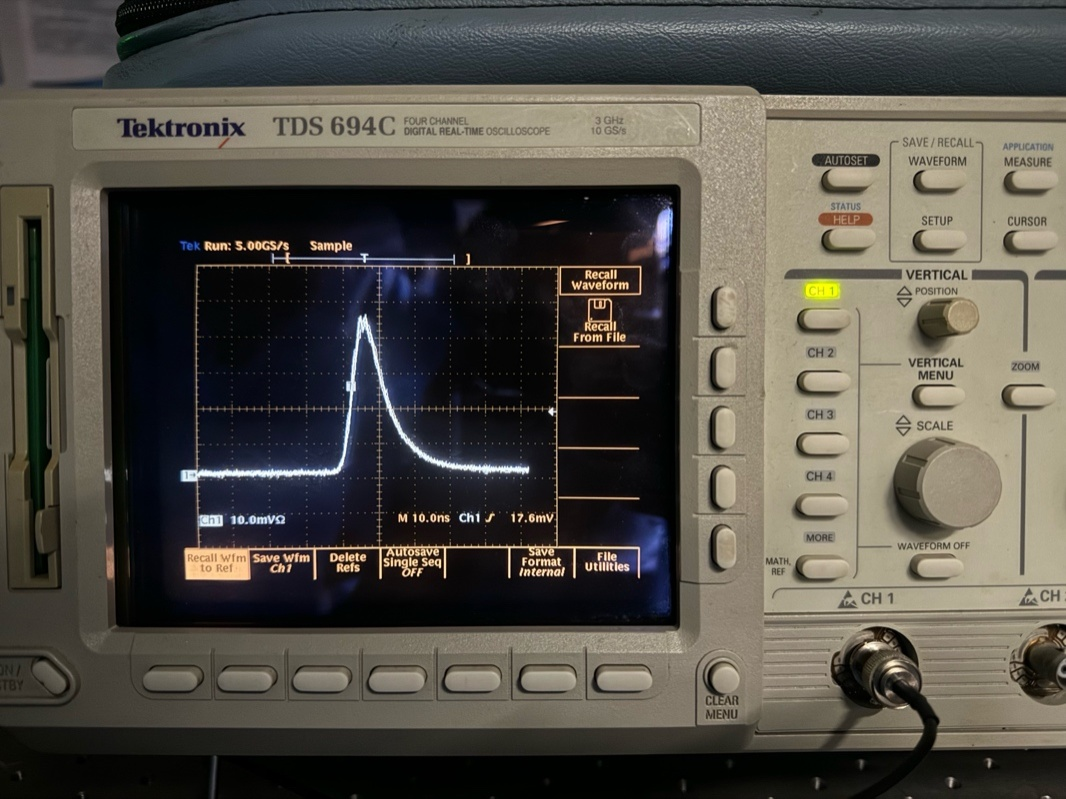

示波器为泰克公司的TDS 694C，可以在图2中看出，一格代表10ns，单次激光脉冲的脉宽基本符合官网标称的12s。

图2 脉冲宽度测量

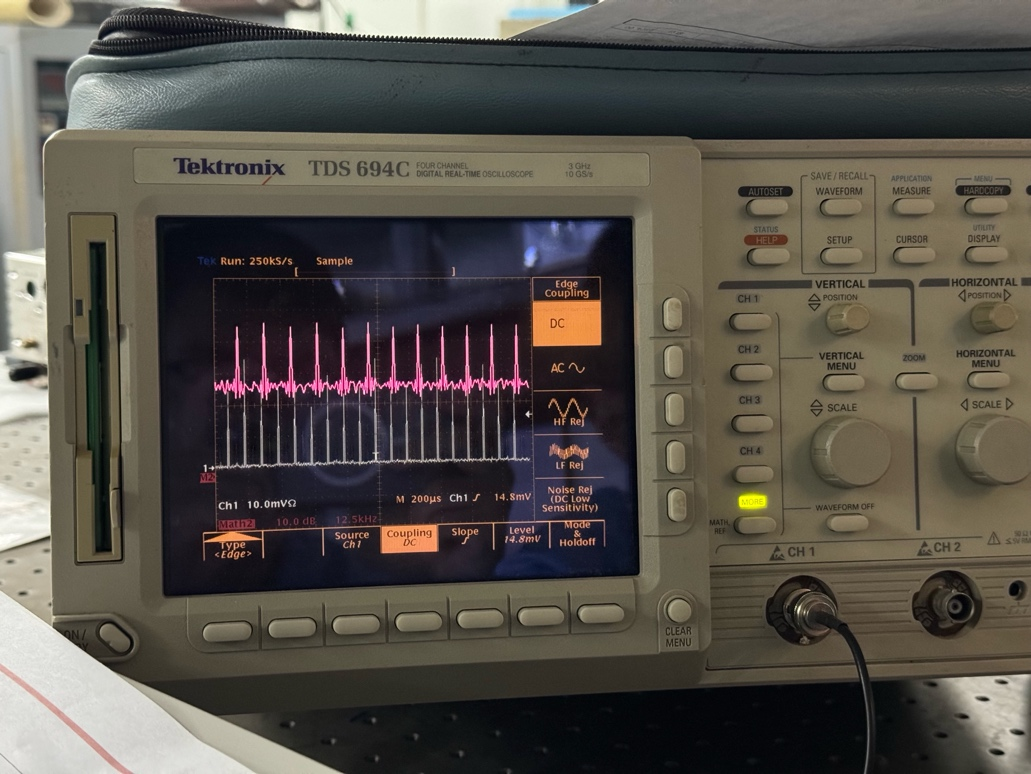

同时也测量了脉冲激光的时间序列，同样取得了良好的效果如图3所示：

图3 脉冲序列测量

在本实验中，多谱光学的DET10A2(DP)型硅(Si)偏压光电探测器表现优异，顺利完成了激光脉宽、幅值、重复频率等主要参数的测量，展现出了高速、稳定、易于使用的产品特点。
