开发者笔记 | LD激光器耦合至单模光纤的方法
光纤的结构 纤芯：光纤的中心部分，折射率高于包层，光波主要在纤芯中传输。 包层：环绕纤芯的区域， […]
光纤的结构

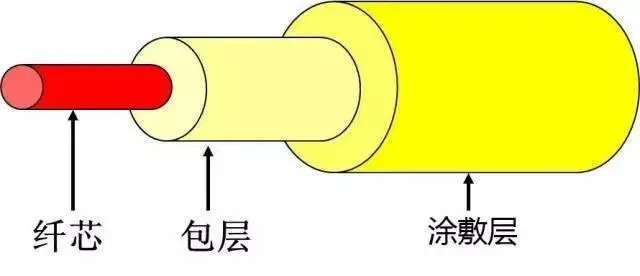

纤芯：光纤的中心部分，折射率高于包层，光波主要在纤芯中传输。
包层：环绕纤芯的区域，折射率低于纤芯，以提供反射面或光隔离。
涂覆层：①保护光纤的机械强度；②隔绝能够引起微变损耗的外应力。
在实际操作中，将半导体激光器（LD）高效耦合至单模光纤，不仅需要精密的光机械调整，更依赖于对光纤本身传输特性与激光光束性质的深入理解。其中，纤芯直径与模场直径是两大关键参数，直接影响最终耦合效率与系统性能。
一
单模光纤的传输特性并非仅由其物理结构决定，更关键的是其光场分布特性：
-
纤芯直径（Core Diameter）：指光纤中心折射率较高区域的物理直径，是固定的几何参数。例如，标准单模光纤SMF-28的纤芯直径为8.2 µm。
-
模场直径（Mode Field Diameter, MFD）：是描述单模光纤中基模（LP₀₁）光功率横向分布范围的等效参数，定义为光强降至中心最大值的1/e²（约13.5%）处的直径。MFD随工作波长变化，例如SMF-28在1310 nm时MFD约为9.2 µm，在1550 nm时约为10.4 µm。关键点在于：MFD常大于纤芯直径，表明部分光功率在包层中传输。因此，耦合设计的本质是使激光光斑与光纤的MFD匹配，而非简单对准纤芯物理区域。

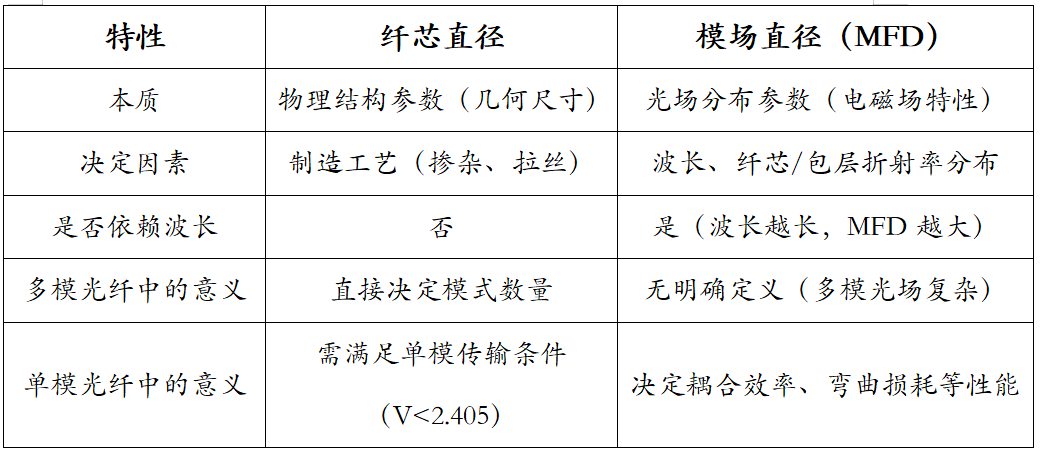

两者核心区别如下：
二
归一化频率V参数是判断光纤是否工作于单模模式的根本依据：
其中，a为纤芯半径，λ为工作波长，NA为光纤的数值孔径。
-
当V < 2.405时，光纤仅支持基模传输；当V > 2.405时，高阶模出现，光纤变为多模。
-
V参数直接影响MFD：V值越小（例如通过延长工作波长或降低NA实现），MFD越大，光场在包层中扩展更充分，光纤对弯曲越敏感；V值越大（接近2.405），MFD越小，光能越集中于纤芯。
因此，光纤的设计通过控制纤芯直径、折射率差并规定截止波长，确保在目标工作波长范围内V < 2.405。操作时需注意，若使用波长过短（如可见光波段），可能导致原本的单模光纤呈现多模特性。
三
1、耦合效率计算：将光耦合到单模光纤时，MFD（而非纤芯直径）决定了最佳光斑尺寸。
例如，LD耦合到MFD=5.6µm的光纤，需将聚焦光斑的1/e²半径匹配到≈2.8µm（MFD/2）。若按纤芯直径设计，会导致失配。以SMF-28单模光纤为例：
-
纤芯直径：8.2 µm
-
包层直径：125 µm
-
MFD：
1310 nm波长：≈9.2 µm
1550 nm波长：≈10.4 µm
此时，MFD（9.2µm）>纤芯直径（8.2µm），说明光场扩展到了包层中。若用透镜聚焦光斑，需按MFD（而非纤芯直径）计算最佳光斑大小。
2、弯曲损耗分析：弯曲损耗与光场在包层中的分布（即MFD）直接相关，MFD越大，光场越易受弯曲影响。
3、熔接或连接损耗：两根光纤的MFD差异会导致附加损耗，即使它们的纤芯直径相同。
四
以Thorlabs L638P200激光器（λ=638 nm, 快轴发散角全角18° FWHM）耦合至Thorlabs SM600单模光纤（NA=0.12, MFD≈4.45 µm @638 nm）为例，典型设计采用准直透镜加聚焦透镜的双透镜组架构。

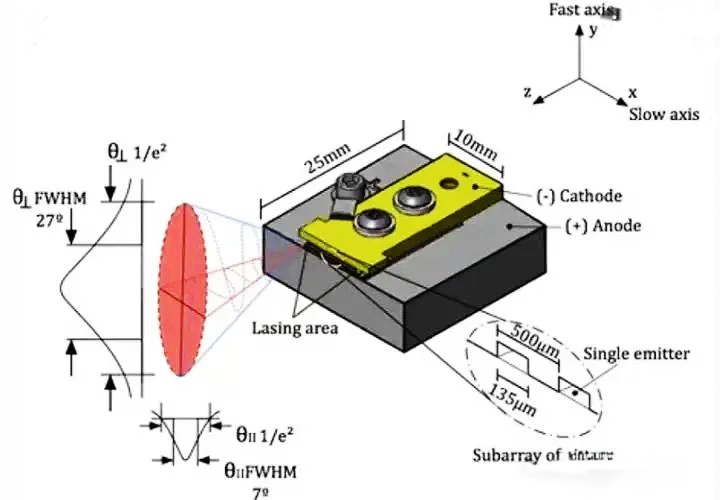

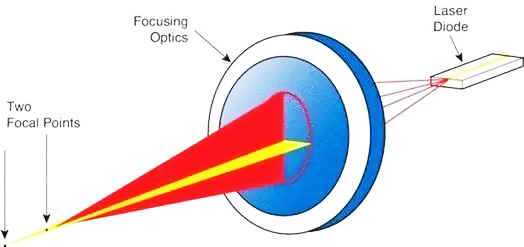

LD快、慢轴示意图如下：
双透镜组合（准直 + 聚焦）：
第一透镜：准直
核心任务：有效收集LD快轴和慢轴方向的高发散光并将其准直。
设计关键：
-
数值孔径（NA）：准直透镜的NA必须大于LD的最大发散角对应的NA值。计算快轴方向：NA≥sin(θ/2)=sin(9°)≈0.16（注意：若18°为半角，则NA需≥sin(18°)≈0.31）。这是透镜选型的首要决定因素。
-
工作距离（WD）：需足够长（通常数百微米至数毫米），以避免机械干涉激光器管壳或影响散热。
-
像差校正：球差会显著降低准直光束质量，影响后续耦合效率。
透镜选型建议：
首选：非球面柱面透镜。专为校正一个方向的像差设计，尤其适合LD椭圆光斑的快轴（高发散方向）准直，提供高NA和最优准直效果。
备选：高NA非球面透镜。若无可用的柱面镜，可选择NA > 0.5的非球面透镜同时准直快慢轴。后续需注意慢轴方向光束直径可能较大。
第二透镜：聚焦
核心任务：将准直后的光束高质量地聚焦到单模光纤的纤芯上，光斑尺寸和发散角须与光纤的基模高斯光束匹配。
设计关键：
-
有效焦距（f）：根据高斯光学，聚焦光斑半径（wf）与准直光束半径（wc）、焦距（f）和波长（λ）的关系为
所需光斑半径目标值为MFD/2。例如，目标wf = 4.45 µm / 2 = 2.225 µm，若准直光束半径wc = 0.5 mm，则可估算所需焦距 。
-
数值孔径（NA）：聚焦透镜的NA应大于光纤的NA（本例为0.12），以确保充分收集聚焦光锥。通常选择NA在0.4-0.65之间的物镜。
-
像差校正：要求接近衍射极限性能。球差、彗差等会显著增大聚焦光斑，降低耦合效率。
-
工作距离（WD）：需足够长（通常数毫米），以便于光纤端面的接近和调整。
透镜选型建议：
首选：无限共轭显微物镜。专为将准直光聚焦到衍射极限小点设计，提供高NA、长工作距离和优异的像差校正（消色差/复消色差）。选择物镜时需确保其设计波长覆盖LD波长（如638 nm）。
备选：高精度消色差双胶合透镜。成本较低，能较好校正球差和色差，在效率要求并非极端苛刻（如50-60%）时是良好选择。
经济型选择：高质量非球面单透镜。可有效校正球差，但色散校正不如消色差透镜.
