193nm激光损伤阈值测试系统

应用背景

193 nm ArF深紫外激光光子能量高，极易诱发光学材料多光子电离、色心生成累积、膜层界面失效等特殊损伤行为，熔石英、氟化物晶体、深紫外镀膜元件的抗激光损伤性能，直接决定深紫外激光装备、光刻相关光学系统的可靠性与服役寿命。激光诱导损伤阈值（LIDT）是评价深紫外光学元件抗辐照能力的核心指标。

受空气强烈吸收影响，193 nm激光传输对环境气体条件要求严苛，常规可见光、近红外LIDT设备无法直接开展该波段测试。成都多谱光学科技有限公司研制193 nm深紫外激光损伤阈值测试系统，依据ISO 21254、GB/T 16601等标准设计，配套高纯氮气密封光路，实现193 nm波段光学元件损伤阈值标准化测定，支撑深紫外光学材料机理研究、膜系迭代、元件选型与工艺优化。

核心检测技术

系统由光源模块、氮气密封光路模块、光束调节与参数监测模块、损伤测试模块、控制与信息化管理模块组成，完整覆盖光源输出→光束调控→参数在线监测→样品定位→损伤识别→数据归档全测试链路。

深紫外光源与氮气密闭传输：采用ArF准分子脉冲激光器作为测试光源，配置高纯氮气密封传输光路，隔绝空气对193 nm激光的吸收与散射，保障光束质量与传输效率。深紫外光源可覆盖单次脉冲损伤、多脉冲累积损伤、高重频长时辐照老化多类试验场景。

光束精密调控与在线监测：能量连续可调，实时采集脉冲能量、光斑形貌、脉冲时序；支持不同光斑尺寸、通量、重复频率条件下加载；支持1-on-1、S-on-1、R-on-1多种标准测试模式。

多维精密样品承载机构：三维电动位移台+高精度旋转台，支持样品多点阵列扫描、不同入射角度损伤试验，满足多角度、多测点自动化测试需求。

损伤判定多表征手段：显微成像观测辐照区域，捕捉表面烧蚀、裂纹、色心诱导微损伤等形貌变化；光致荧光检测、光热法检测协同，完成破坏性阈值测试与亚损伤非接触表征。

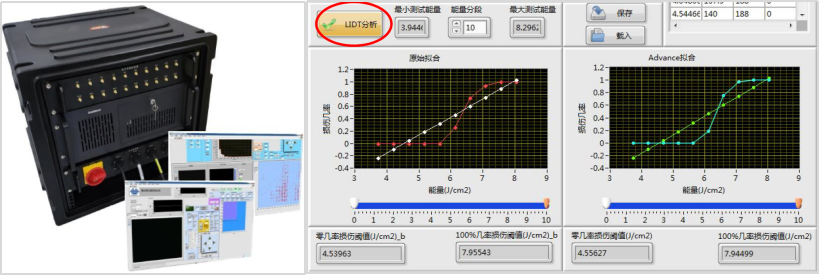

信息化数据处理管理：统一管控激光器、位移台、监测设备；自动记录激光、运动、损伤表征数据；拟合损伤概率曲线，自动生成标准化测试报告，完成全量原始数据归档。

产品参数

类别	参数项	技术指标
测试波长	工作波长	193 nm
光源兼容配置	低重频脉冲激光器	脉冲重频：1-20 Hz；最大脉冲能量：≥100 mJ
	高重频脉冲激光器	脉冲重频：≥1 kHz；最大脉冲能量：≥5 mJ
光路环境	传输光路环境	高纯氮气密闭光路，消除193 nm空气吸收损耗，适配高低重频长时间连续测试
光束调控与监测	通量调节范围	可根据光源配置匹配可调，支持单次脉冲及万次以上累积辐照加载
	在线监测参量	脉冲能量、光斑形貌、脉冲时序
	测试入射角度	45°-90°可调
测试模式	标准损伤测试模式	1-on-1、S-on-1、R-on-1（符合 ISO 21254），兼容低重频、kHz高重频累积辐照场景
集成亚损伤检测手段	光致荧光探测	高灵敏度荧光采集通路，检测亚阈值辐照诱发色心、点缺陷、晶格畸变等隐性损伤

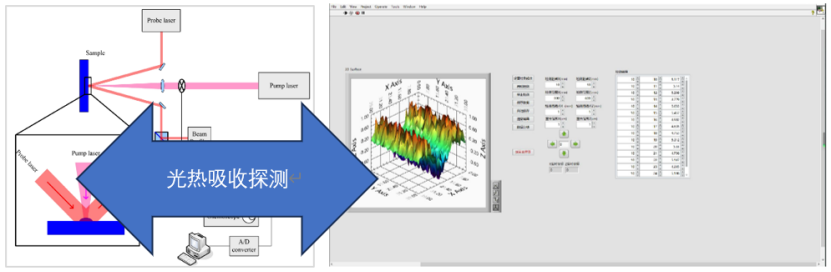

	光热法检测	捕捉热致光强调制信号，解析膜层/基底局部缺陷吸收，获取亚损伤阶段热响应、吸收损耗演变
	传统显微损伤判别	明场暗场显微成像，识别烧蚀、裂纹、剥落等宏观可见损伤形貌
样品承载	样品最大尺寸	≤100 mm×100 mm
	运动机构	三维电动平移 + 电动角度旋转台，支持阵列多点自动化扫描测试
软件与数据输出	控制模式	全自动/半自动/手动
	数据处理功能	损伤概率曲线拟合；荧光、光热信号解析；多维度原始数据存储
	报告输出	输出PDF/Excel标准化测试报告，包含阈值结果、形貌图片、特征演化曲线、原始数据集

应用领域

• 深紫外光学材料损伤机理研究：多光子吸收、色心累积演化、薄膜界面损伤动力学研究；
• 光学膜系、镀膜工艺、激光预处理工艺效果综合评价，区分宏观损伤阈值与亚阈值早期退化行为；
• 深紫外光学元件在高重频工况下的寿命评估、安全工作裕度校核；
• 氟化物、熔石英等深紫外基底材料的弱吸收、缺陷响应特性研究；
• 满足科研机理研究、元件质检、工艺迭代、成果报告输出等使用需求。

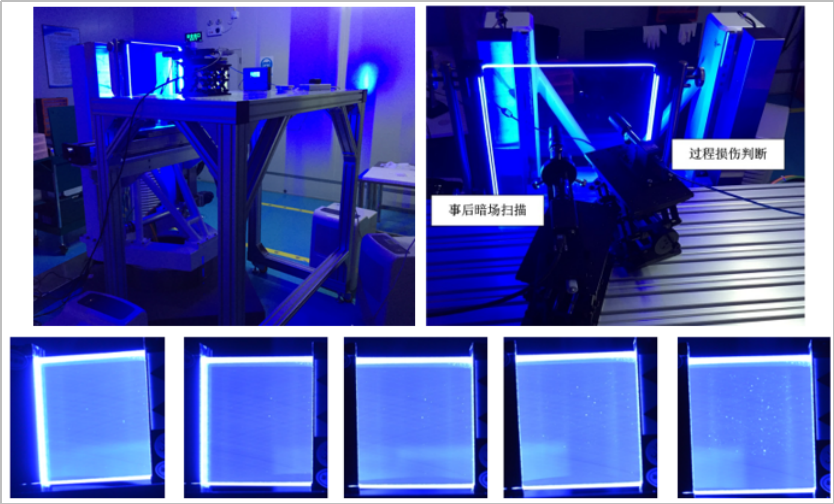

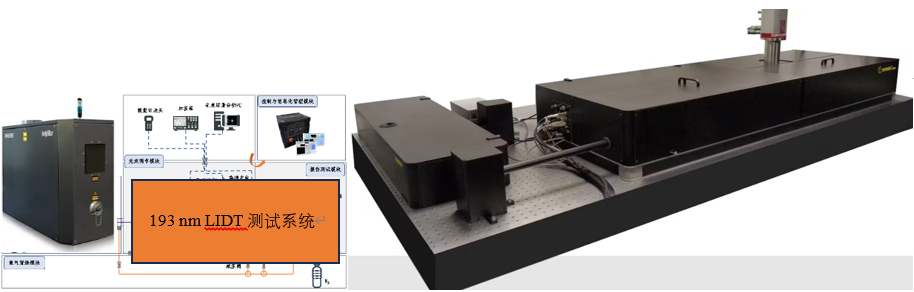

系统实物及测试工况图示
